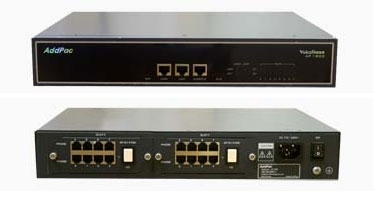

AddPac Голосовой шлюз AP1800
Общие характеристики
Высокая производительность и надежность
ADD-AP1800 представляет собой мощный высокопроизводительный VoIP-шлюз, поддерживающий до 16 портов FXO/FXS или до двух портов E1. Аналоговые и цифровые интерфейсы обеспечивают гибкое взаимодействие с нецифровыми АТС.
Шлюз предназначен для средних и крупных офисов альтернативных операторов связи, предоставляя до 16 аналоговых голосовых портов или 2 потока Е1. Устройство может работать совместно с IP АТС, позволяя заменить небольшие и средние аналоговые АТС. Оно оптимально подходит для подключения удаленных офисов организации.
Два интерфейса 10/100 Мбит/с Fast Ethernet (RJ45) позволяют одновременно с сервисами VoIP/BoIP, использовать устройство в качестве NAT/PAT сервера или маршрутизатора.
Имея стандартный набор функций, присущий всем производителям, шлюз характеризуется наличием расширенных функций, которые на сегодняшний день востребованы на рынке VoIP, и одновременно поддерживает H323, SIP и MGCP, используя параллельно все три протокола сигнализации, а также стандартные и расширенные алгоритмы обеспечения качества сервиса, обеспечивая высочайшее качество голоса в любых сетях.
Основные особенности
- Высокопроизводительный микропроцессор RISC-архитектуры
- Модульная архитектура
- 2 слота для установки интерфейсных модулей
| VoIP модули |
| AP-FXS8 |
 |
8 Интерфейсов FXS — для подключения телефонных аппаратов (8 x RJ11) |
| AP-FXO8 |
|
8 Интерфейсов FXO — для подключения телефонных линий (8 x RJ11) |
| AP-FXO2S2 |
 |
2 Интерфейса FXO для подключения телефонных линий (2 x RJ11)
2 Интерфейса FXS для подключения телефонных аппаратов (2 x RJ11) |
- До 16 аналоговых портов, до 2 портов E1
- ППЗУ: 4MB; основная память: SDRAM 64MB
- Интерфейсные карты: E1, FXS8, FXO8, FXS4O4
- Сетевые интерфейсы: 2 порта 10/100 Мбит/с Fast Ethernet (RJ45)
- Одновременная поддержка H.323, SIP и MGCP, без дополнительного обновления ПО
- Функции голосовой обработки
- VAD, DTMF,CNG,G.168 и T.38 G3 Fax Relay
- G.723,G.729,G.726, G.711
- Высокопроизводительная и надежная маршрутизация данных
- Поддержка статической маршрутизации и согласно рекомендации IEEE 802.1q а так же протоколов маршрутизации: RIP v1/2, OSPF v2, VRRP
- Поддержка SNMP v2, для контроля и управления оборудованием
- Стандартный и расширенный списки доступа, для обеспечения сетевой безопасности
- Встроенный DHCP сервер/клиент, NAT/PAT, прозрачный мост, учет IP-трафика, DNSProxy, разграничение доступа по физическим адресам, огромные возможности отладки, мониторинга и др.
Техническая спецификация
| Микропроцессор |
| ЦПУ |
32-разрядный микропроцессор RISC-архитектуры |
| Память |
| ППЗУ |
4 Мб |
| Основная память |
64 Мб SDRAM |
| Загрузочная память |
512 Кб Flash |
| Сетевые/консольные интерфейсы |
| Сетевые интерфейсы |
Голосовые интерфейсы FXS/FXO В зависимости от установленных в шасси карт (макс. 2 карты) |
| Консоль |
Один порт RS-232C (RJ45) |
| Голосовые интерфейсы |
|
FXS/FXO
|
В зависимости от установленных в шасси карт |
| Условия эксплуатации |
| Электропитание |
Внешний источник питания 110~220 В, 50/60 Гц , Мощность — 40 Вт |
| Температура эксплуатации |
0°C — + 50°C |
| Температура хранения |
-40°C ~ +85°C |
| Относительная влажность |
5% ~ 95% (без конденсации влаги) |
| Габариты |
| Ш x Д x В (мм) |
55 x 340 x 267
(19", 1U) |
| Вес (кг) |
2,5 |
Поддерживаемые протоколы и сервисы
| Сетевые возможности |
Поддержка маршрутизации статической и согласно рекомендации IEEE 802.1q |
| Поддержка протокола ARP, IPv4, TCP, UDP, ICMP, SCTP, IGMP, MLD, др. |
| Voice over IP |
Поддержка рекомендации ITU-T H.323 v3 с функцией обеспечения безопасности согласно рекомендации ITU-T H.235 |
| Поддержка протокола SIP в соответствии с рекомендацией IETF RFC3261(или RFC2543) |
| Одновременная поддержка H.323, SIP и MGCP, без дополнительного обновления ПО |
Алгоритмы компрессии голосового трафика:
g711alaw, g711ulaw, g726r32, g726r16, g729 (standard, annex-a, annex-b, annex-ab), g7231r63 (standard, annex-a) |
Возможности голосовой обработки:
VAD, DTMF, CNG, G.168, T.38 G3 FAX |
| Совместимость с ITU-T H.323 Gateway, Gatekeeper |
| Широкие возможности контроля качества сервиса для голосового трафика |
| Сетевое управление |
SNMP агент (MIB v2) |
| Удаленное управление через консоль, Rlogin, Telnet |
| Web управление на основе HTTP сервера |
| Управление сетевым трафиком |
| Безопасность |
Стандартный и расширенный списки доступа |
| Возможность управления всеми сервисами, поддерживаемыми шлюзом |
| Многоуровневый доступ к управлению |
| Автоматический разрыв сессий Telnet/Console |
| PPP Авторизация пользователя
|
| Эксплуатация и управление |
Самотестирование работы процессора, портов ввода-вывода; |
| Управление резервированием и восстановлением системы; |
| Поддержка системного аудита, внутренней диагностики и отладки; |
| Поддержка функции Watchdog; |
| Системное управление с записью истории команд и событий; |
| Статистика IP трафика с поддержкой Radius |
| Другие возможности |
Поддержка Caller ID:
- Bellcore type1
- ETSI type1
- ETSI type1 DTMF
- ETSI type1 DTMF prior ring
- NTT (Japan)
|
| DHCP Сервер & Клиент |
| Функция трансляции сетевых адресов (NAT) |
| Функция трансляции портов (PAT) |
Функция прозрачного моста (Transparent Bridging):
- Поддержка протокола STP (Spanning Tree Protocol);
- Прозрачное соединение (Remote Bridging) двух удаленных локальных сетей через WAN;
- Одновременная поддержка режима моста и маршрутизатора.
|
| Интерфейс командной строки Cisco стиля |
| Поддержка протокола NTP (Network Time Protocol) |
| Удаленное обновление APOS с использованием FTP/TFTP |
|
